마이크로파일공법(MICRO PILE)

'안전을 최우선으로'

타워기초, 기초보강, 내진보강

소구경으로 대구경 파일의 지지력을 확보 가능합니다.
압축력과 인정력을 동시에 발휘함으로 부력앵커를 겸할 수 있습니다.
어떠한 각도로도 시공 가능함으로 작은 단면적에 비해 수평하중에 대한 저항력도 뛰어납니다.

  • 공법개요
  • 공법이론
  • 시공순서

공급배경

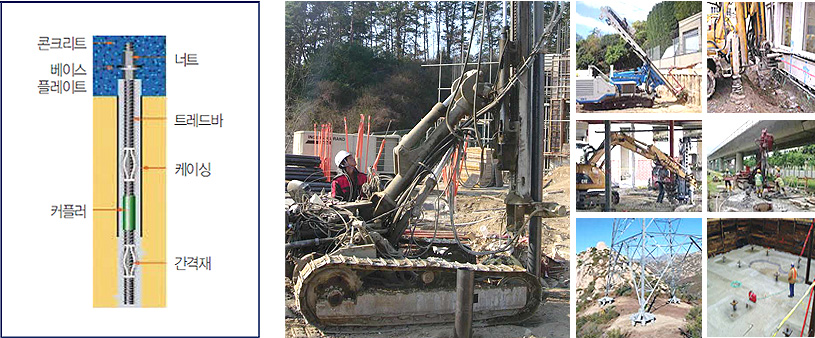

지반을 크롤라 드릴장비로 천공하여 고강도 강재(Thread bar)나 강봉을 삽입한 후 시멘트 밀크를 주입하여 주면마찰 지지파일을 형성하는 공법

  • 1950년대 이태리에서 건물기초 보강 공법으로 개발됨
  • Pali Radice(Root Pile, 뿌리말뚝)로 불림
  • 1970년대 특허 만료된 후부터 Micropile공법로 불림
공법특징
  • 소구경(100~300mm)파일공법
  • 소형 장비로 협소, 제한된 지역 시공 가능
  • 고강도 강봉의 전단변형과 지진하중 확보
  • 절단 및 커플러 연결로 좁은 곳에서 사용
  • 강봉과 그라우트와 주변 마찰력 극대화
  • SINGLE 또는 GROUP PILE로 높은하중 지지
  • 압축력 및 인장력 또는복합하중이 동시에 작용
  • 어떠한 각도에서 경사시공에 용이
  • 아연도금 처리로 방녹과 방식이 우수

강재 규격
종류 규격
Tread bar Φ 40mm
Φ 50mm
Φ 53mm
Φ 65mm
Φ 75mm
종류 규격
Casing Φ 165.2mm - 4.5 T
Φ 216.3mm - 4.5T

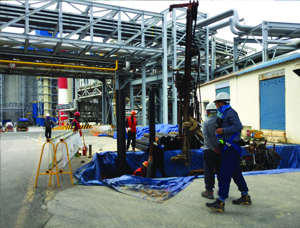

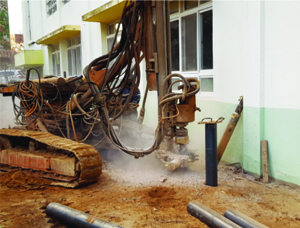

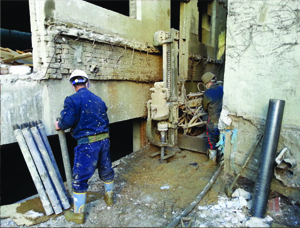

공법 적용 범위

대표적인 이용 개념도

  1. 현재 설계 및 시공기술의 발달로 과밀하중이 작용하는 높은 타워, 교량기초, 굴뚝의 기초, 송전탑의 기초, 건물 증, 개축 등 토목, 건축의 거의 모든 분야에서 적용
  2. MICRO PILE을 조밀하게 설치하여 지반강화 목적 사용
  • 내진보강공사

  • 기둥보강공사

  • 리모델링공사

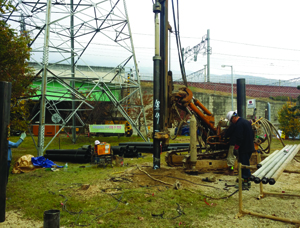

  • 철탑기초공사

  • 실내기초공사

  • 토목기초공사

  • 건물기초공사

  • 기계기초공사

하중전달 메카니즘 및 지지력

자재제원 및 하중
공칭경 항복하중 공칭면적 공칭 단위중량 안전율
임시 영구
Fos 1.4 Fos 1.71 Fos 2.0
ton kg/m ton ton ton
40 63 1256 13.40 45 36.8 31.5
50 98.1 1963 16.00 70 57.3 49
65 165 3316 26.10 117 96 82.5
75 220 4415 34.80 157 128 110

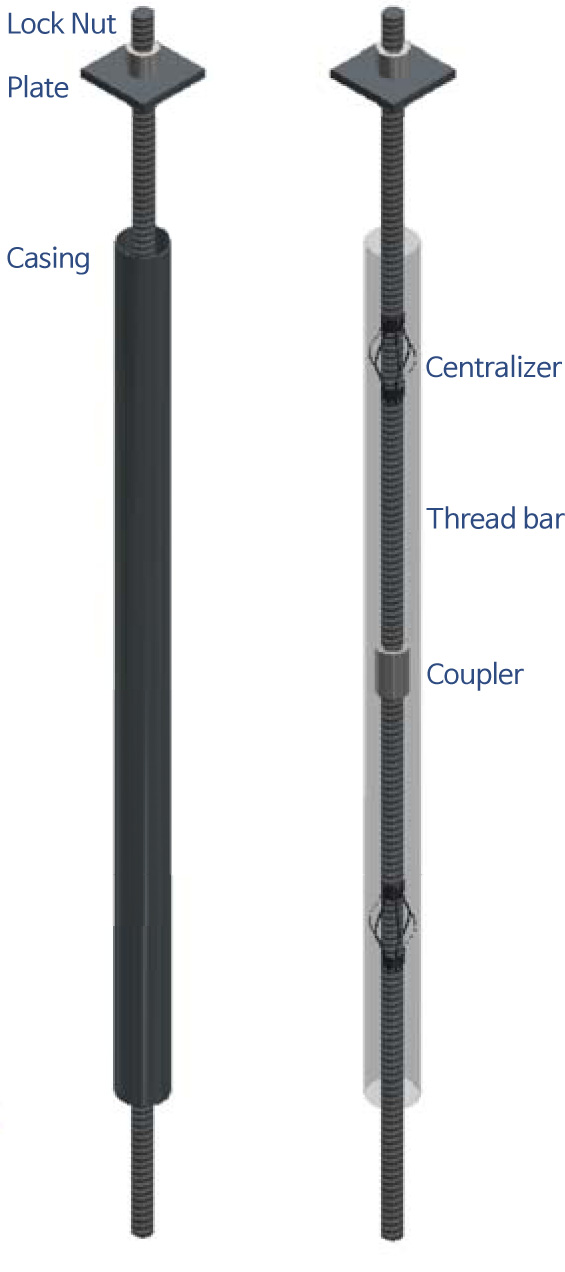

상세도

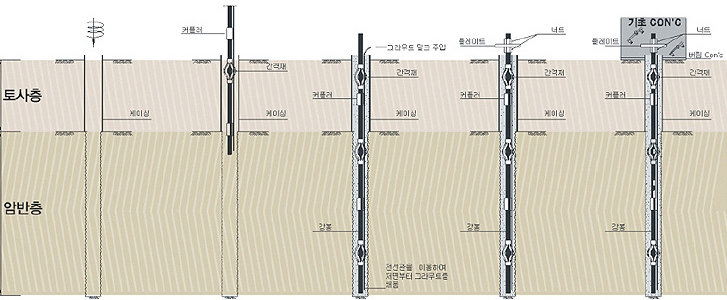

시공흐름도
  1. 천고 및 케이싱 근입
  2. 강봉 조립 및 설치
  3. 그라우팅
  4. 두부정리
  5. 기초CON'C타설

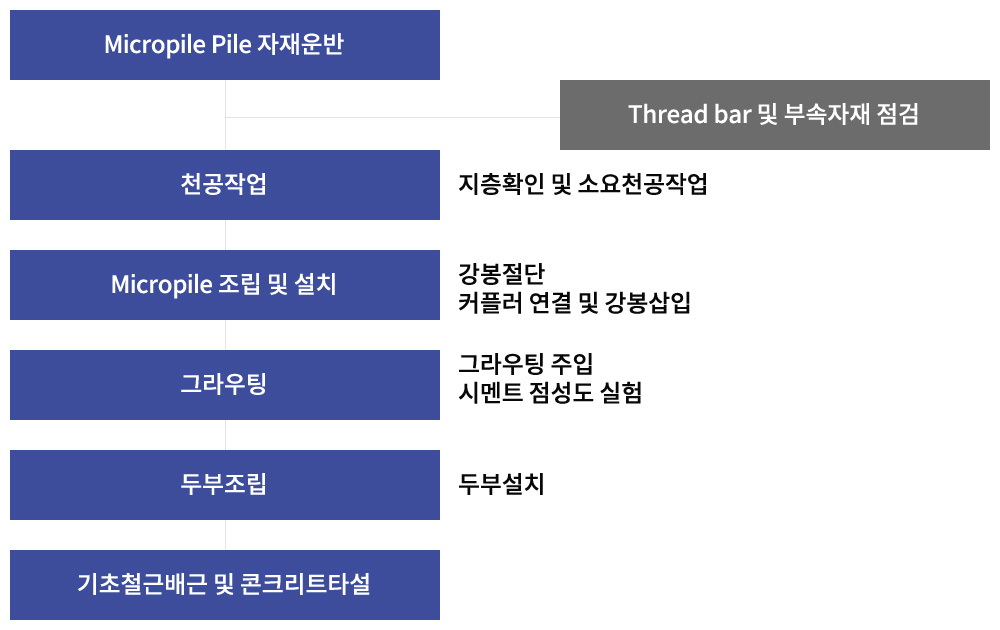

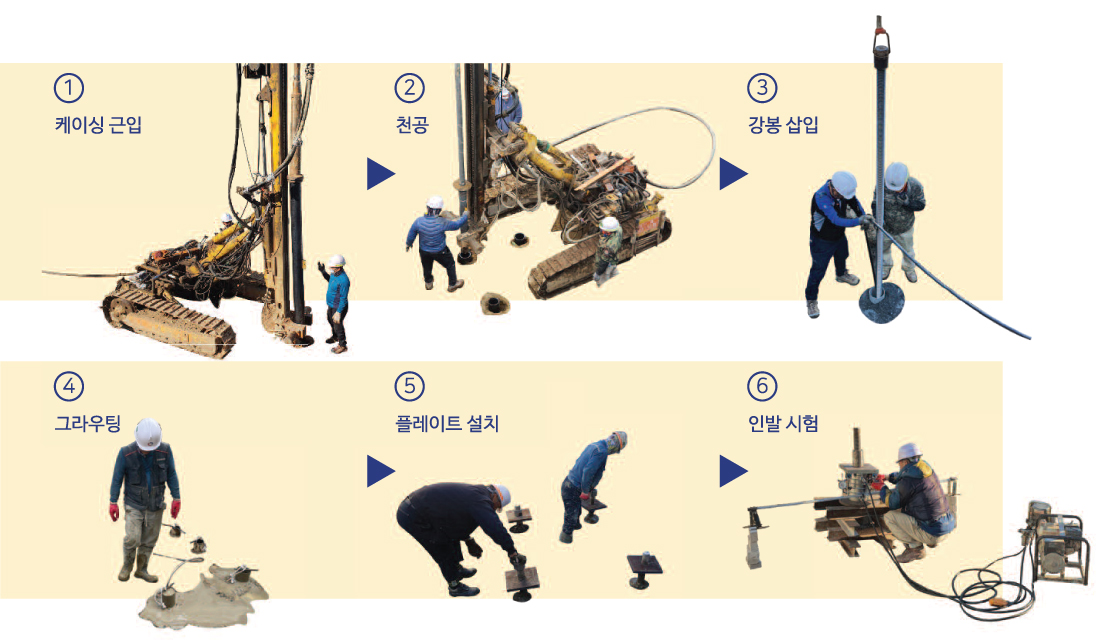

시공순서

시공장비
크로라드릴(천공기) PCR 200

  • 제조사 : Furnkawa 외
  • 형식 : Air Percussion
  • 전장 : 2,400mm
  • 전폭 : 2,350mm
  • 전고 :1,250mm ~ 2,500 mm
  • 중량 : 5,000kg
공기압축기(COMPRESSOR)

  • 엔진: 디젤
  • 출력: 300마력
  • 전장 : 4,850mm
  • 전폭 : 2,260mm
  • 전고 : 2,580mm
  • 공기생산량:750cfm
