method of construction

HLP공법 (Helical Lion Pile)

빌딩 숲 속 지저귀는 새소리가 반갑고
가로수에 조용한 바람이 지나갈 수 있는 자연과 하나 된 '도심지 최적의 공법'

무소음, 무진동 강관파일공법

굴삭기에 회전모터를 결합, 소규모 장비로 협소한 장소에서 시공 가능합니다.
미국석유협회 API에서 규정하는 자재 등급의 고강도 강관을 사용 하여 안전하게 시공합니다.
회전에 의한 파일 관입이 이루어지므로, 장비 소음 외 발생하는 소음 및 진동이 없습니다.
슬라임 및 먼지가 발생하지 않으므로 친환경적인 공법입니다.

  • 공법개요
  • 공법이론
  • 시공순서

공급배경
  • HANKOOK LION PILE은 굴삭기에 회전모터를 장착하여 나선회전관입력과 굴삭기 유압에 의한 밑으로 누르는 하향력으로 나선형 회전판을 설치한 파일을 관입시켜 주변 마찰과 선단지지 함으로써 압축과 인장력을 이용한 파일 공법
HANKOOK LION PILE 역학적 특징
  • 낮은 지반변형 : 파일 관입중 교란을 최소화하도록 디자인
  • 여러 개 나선판 장착 : 파일에 한 개 또는 다수의 헬릭스 판을 설치
  • 회전하거나 나선형 관입 : 나무나 목재에 스크류 드라이버처럼 지반에 나선형관입

공법특징
  1. 굴삭기에 회전모터를 결합함으로 조립이 간편하여 즉각적인 시공가능
  2. 일체화된 장비로 천공시간이 상대적으로 공기단축(200 - 300M/DAY)
  3. 저소음, 저진동공법으로 민원발생 최소화
  4. 비배토 공법으로 슬라임이 발생하지 않고 먼지발생이 없는 친환경적 공법
  5. 어떠한 각도에서도 시공이 가능하므로 경사시공에 용이
  6. 소규모장비로 도심지에서 근접시공가능
강재 규격 및 설계지지력
강종 규격 설계지지력
API SCT P110 Φ 88.9-7.5T 40~50 ton
Φ 114.3-7.5T 50~70 ton
Φ 141.3-7.5T 70~80 ton
Φ 165.2-7.5T 80~90 ton

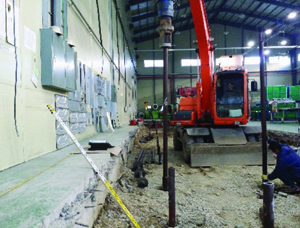

공법 적용 범위

  • 토목 공사(관거)

  • 건축/주차타워 공사

  • 리모델링 공사

  • 증축/개축 공사

  • Pipe rack 기초 공사

  • 철도공사

  • 공장기초 공사

  • 가시설 지하 공사

공법의 이론적 지지력 산정

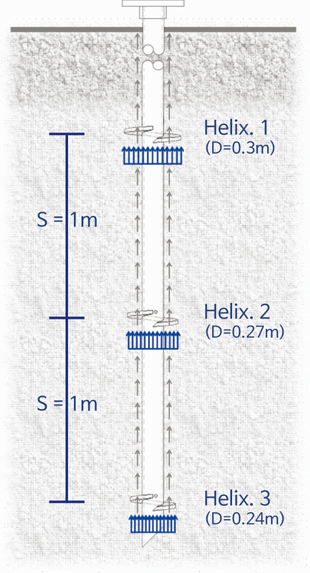

Individual bearing method
· 3개의 나선형판(Helix)에 독립적으로 반력이 작용하는 것으로 가정

파일 지지력 = 각 Helix 지지력 합 + 주면마찰력

·S/D = 2.1 ~ 3.4 일 경우 적용 (S:Helix 간격 D:Helix 직경)

Helical Lion Pile의 S/D =3.3 이므로
Individual bearing method로 지지력 산정

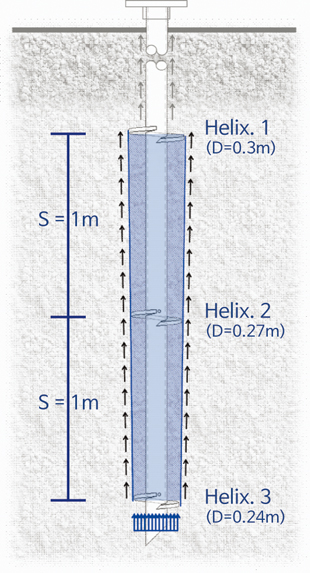

Cylindrical shear method
· Helix 사이의 지반이 하나의 원통형체로 거동하는 것으로 가정
파일지지력 = helix. 3 지지력 + 원통체 마찰력+주면마찰력
HLP 공법 실제 지지력 평가
동재하시험과 정재하시험을 통해 HLP공법의 실제 지지력을 확인

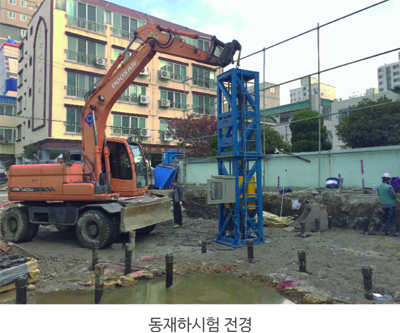

  • · 일반적인 시공현장에서는 동재하 시험을 통해 파일 지지력 확인
  • · 2차에 걸친 압축정재하시험을 통해 이론에 의한 지지력 산정방법 검증 및 설계지지력 확립

HLP 공법 정재하시험 개요

· 시험장소 | 부산광역시 기장군 철마면 안평리 225-7
· 시험날짜 | 1차: 2017. 03. 24. / 2차: 2017. 07. 20.
· 파일제원 | 파일직경: 114.3mm, 두께: 7.5mm Helix직경:240, 270, 300mm
· 관입깊이 | 1차: 16.5mm / 2차: 18.8m
· 지층조건
토층 층후 단위중량 점착력 내부마찰각
매립층 3.5m 18kN/㎥ - 20"
풍화토층 Ⅰ 7.5m 18kN/㎥ - 30"
풍화토층 Ⅱ 8.5m 18kN/㎥ 5kN/㎥ 34"

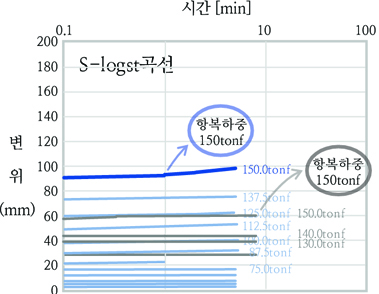

정재하시험 결과 분석 및 비교
· 일반적인 시공현장에서는 동재하시험을 통해 파일 지지력 확인
· 2차에 걸친 압축정재하시험을 통해 이론에 의한 지지력산정방법 검증 및 설계지지력 확림

시공순서
